Доброго времени суток всем!
Есть трёхфазный сварочник Ресанта САИ315.
Сгорел блок питания. Восстановил.
В дальнейшем, при проверке выяснилось, что нет отображения на индикаторе рабочего тока.
Заменил мультиплексор CD4053B. Индикация появилась, но нет регулировки тока при сварке.
На индикаторе регулировка присутствует, а на деле, при проверке на нагрузочном балласте, ток шпарит максимальный, не регулируясь. ШИМ KA3846 исправна.
Входе обследования платы выяснилось, что нет изменения напряжения на выводе U3B (LM324D). И соответственно нет изменения напряжения на выводе 5 ШИМ CD4053B.
При вращении потенциометра "ТОК" есть изменения напряжения, пропорционально вращению переменника, на выводе 8 U5C LM324D, и на резситоре R61 и соответственно, на левом выводе R62 (от 0,5 Вольт до 3 Вольт). А вот на другом выводе этого резистора, и на выводе 6 U3B LM324D уже нет. Напряжение "0" относительно земли. Элементы, которые бы сажали сигнал на землю нет. Проверил. Единственное объяснение, как мне думается, это уход операционника из режима, в следствие нарушения работы по постоянному току.
Замеры напряжения есть. Если нужны будут цифры, напишу.
Вопрос.

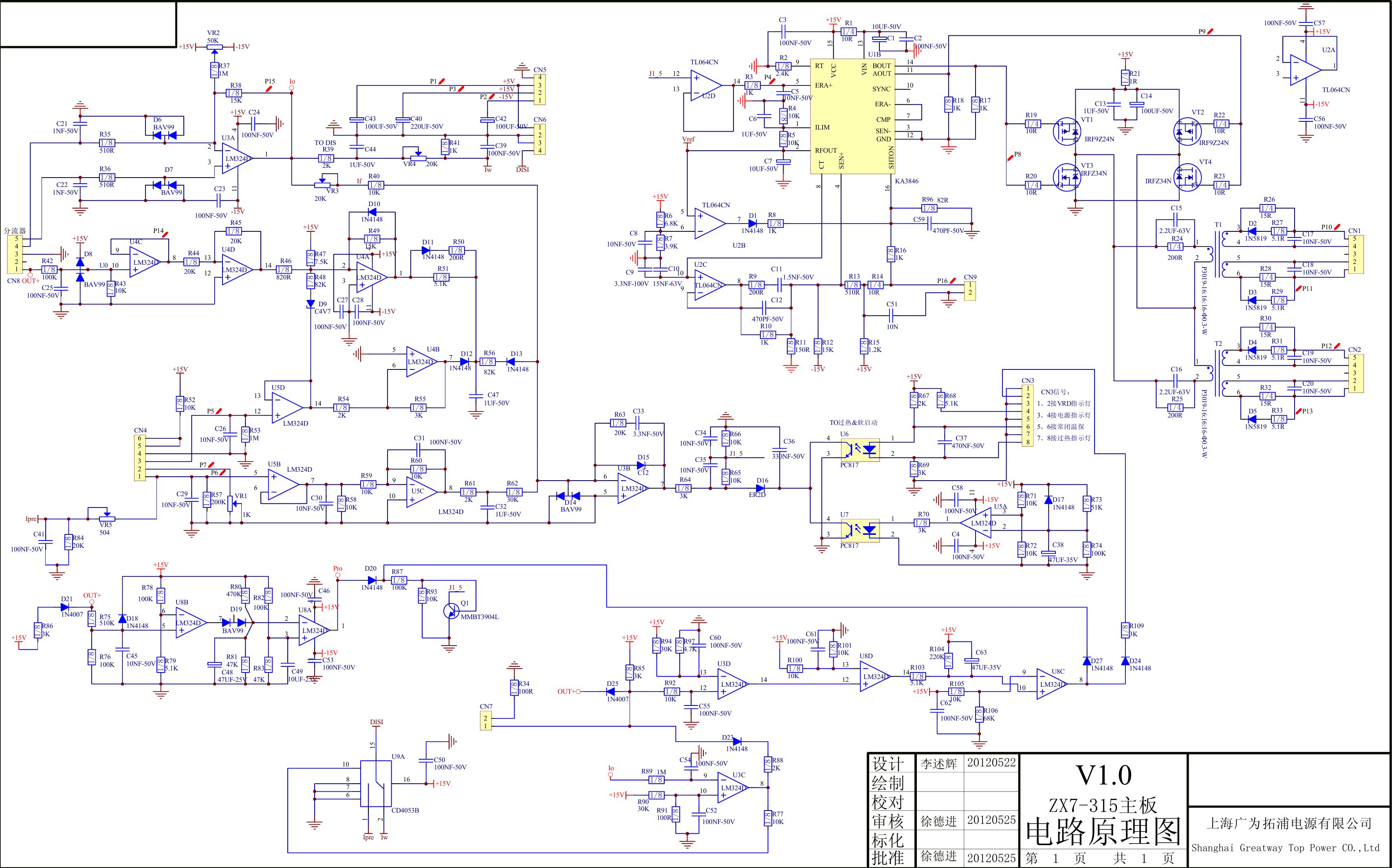

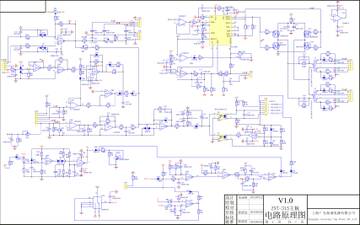

Может есть у кого карта напряжений этой платы управления? На схеме тоже есть обозначения контрольных точек под названием P1, P2... Значит есть и карта напряжений и эпюры в них. Буду признателен, если кто поделится этой информацией.
В схеме много регулировочных переменников, от которых зависят многие напряжения в схеме, в том числе, и точки смещения нуля операционников, несоблюдение которых уводит смещение их от рабочих точек, и соответственно неверную работу всей схемы.
