FUBAG IR200 помогите с обозначением

Сообщений 1 страница 6 из 6

1

Здравствуйте. Накрылся инвертор - сгорел один элемент, остальное работает. Обозначение по печатной плате - Z5, я так понимаю, стабилитрон. Маркировка цветовая -  коричневый с голубым колечком по одному из контактов. Что это за диодик и есть ли у него аналоги? Заранее благодарен.

0

2

Lekks написал(а):

Здравствуйте. Накрылся инвертор - сгорел один элемент, остальное работает. Обозначение по печатной плате - Z5, я так понимаю, стабилитрон. Маркировка цветовая -  коричневый с голубым колечком по одному из контактов. Что это за диодик и есть ли у него аналоги? Заранее благодарен.

Есть несколько ревизий IR200. Предоставьте фото платы целиком и фото неисправного компонента на плате.

0

3

Есть немного информации тут Схемы Fubag

0

4

ipaSoft

ipaSoft написал(а):

Есть несколько ревизий IR200. Предоставьте фото платы целиком и фото неисправного компонента на плате.

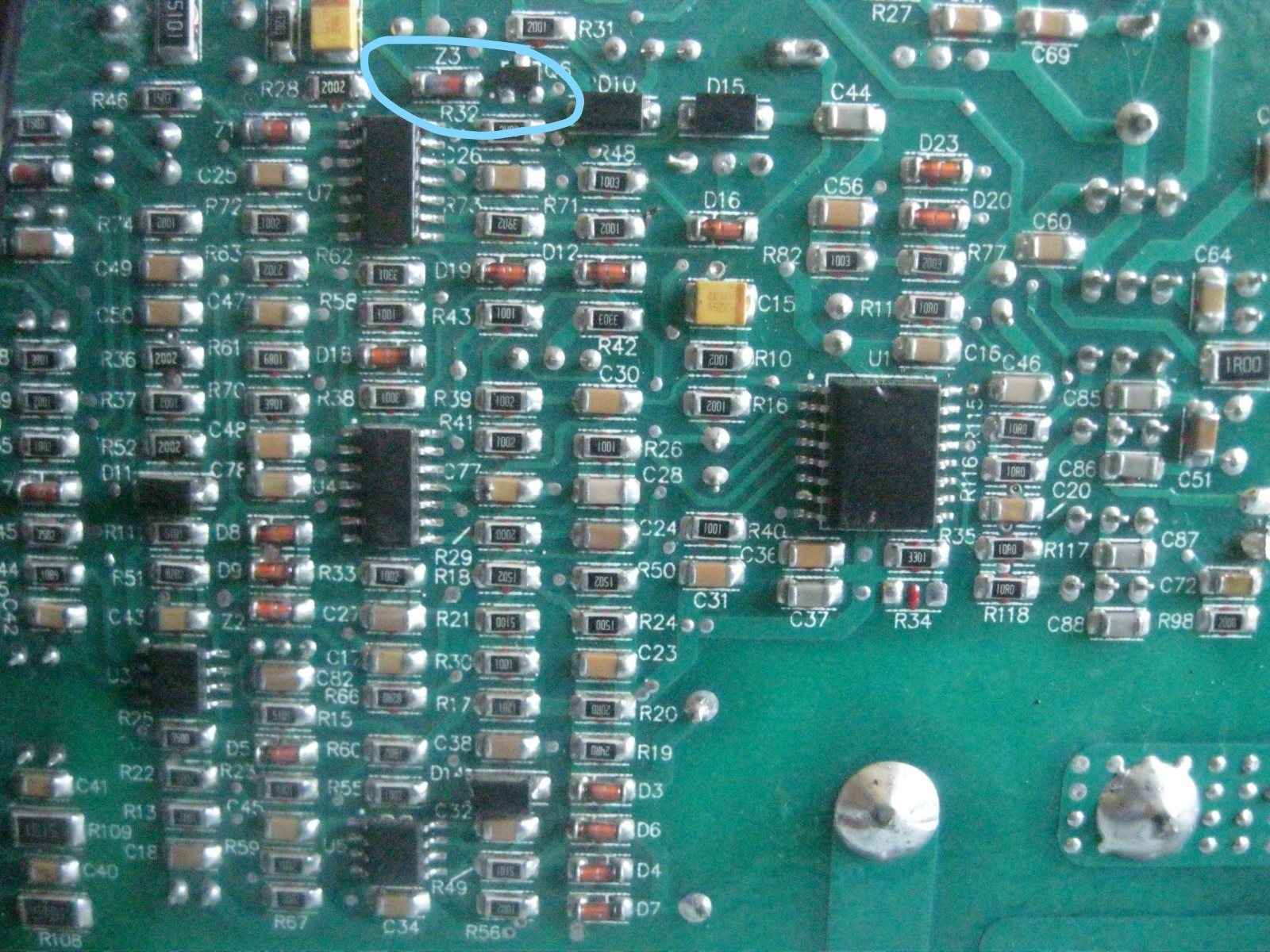

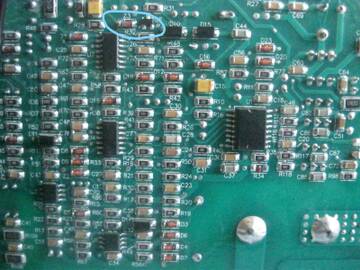

Выкладываю фото.
http://s7.uploads.ru/h1nwE.jpg
http://s9.uploads.ru/g2il4.jpg
http://s4.uploads.ru/JHwGM.jpg
http://se.uploads.ru/aVEWG.jpg

0

5

Стабилитрон затвора силового ключа 18V 1W. Рядом с ним почерневшие резисторы. Драйверу пришел конец, нужно чинить.
Перед запуском аппарата выпаяйте все ключи и проверьте эпюры импульсов затворов всех ключей. Замените сгоревшие компоненты.
Проверьте ключи!
В драйвере проблемы. Если не выпаяете ключи, то можете увидеть фейерверк.

0

6

Благодарю за помощь
